Hé! Három fázisú bemeneti szűrő szállítójaként gyakran megkérdezem, hogyan lehet biztosítani ezeknek a szűrőknek a helyes csatlakozását. Ez egy döntő lépés, amely jelentősen befolyásolhatja az elektromos rendszerek teljesítményét és biztonságát. Tehát belemerüljünk jól, és vizsgáljuk meg részletesen a témát.
Három fázisú bemeneti szűrők megértése
Először is, fontos tudni, hogy mit csinál egy három fázisú bemeneti szűrő. Ezeket a szűrőket úgy tervezték, hogy csökkentsék az elektromágneses interferenciát (EMI) és a rádió -frekvencia -interferenciát (RFI) három fázisú elektromos rendszerekben. Segítik az érzékeny berendezések védelmét a nem kívánt elektromos zajtól, ami hibás működést vagy károkat okozhat az idő múlásával.

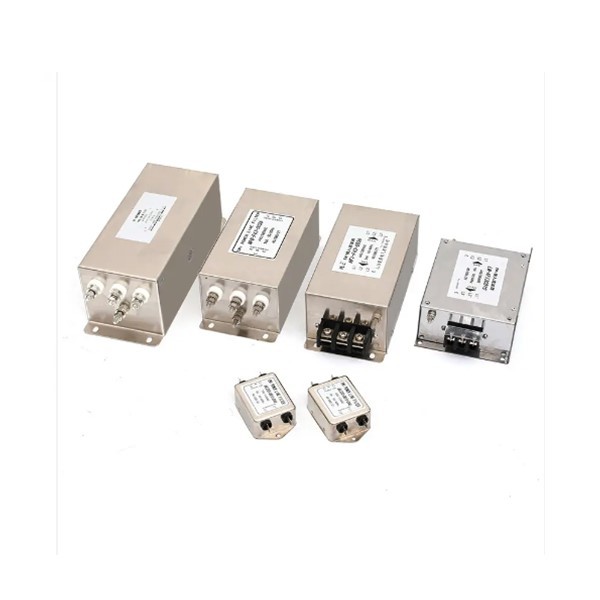

Különböző típusú háromfázisú bemeneti szűrők vannak, például aLC szűrőésEMI szűrő- Az LC szűrő induktorokból (L) és kondenzátorokból (C) áll, és az elektromos zaj bizonyos frekvenciáinak blokkolására használják. Másrészt az EMI szűrőt kifejezetten az elektromágneses interferencia csökkentésére tervezték.
A telepítés előtti ellenőrzések
Mielőtt elkezdené a három fázisú bemeneti szűrő csatlakoztatását, van néhány ellenőrzés, amelyet meg kell végeznie.
Ellenőrizze a minősítéseket
Győződjön meg arról, hogy a szűrő feszültsége, áram és frekvencia besorolása megegyezik -e az elektromos rendszerével. Ha a besorolások nem egyeznek meg, akkor túlmelegedést, csökkentett hatékonyságot vagy akár a szűrő és más berendezések károsodását eredményezheti. Például, ha a rendszer 400 V -os, 50Hz -en működik, akkor szüksége van egy szűrőre, amelyet ezekhez az értékekhez értékelnek.
Vizsgálja meg a szűrőt
Adja meg a szűrőnek a vizuális ellenőrzést. Keressen a fizikai sérülések, például repedések, horpadások vagy laza csatlakozások jeleit. Ha bármilyen sérülést talál, ne használja a szűrőt. Vegye fel a kapcsolatot a szállítóval a csere érdekében.
Ellenőrizze a kapcsolási rajzot
Mindegyik három fázisú bemeneti szűrő csatlakozik egy kapcsolási rajzmal. Ez a diagram megmutatja, hogyan lehet csatlakoztatni a szűrőt az elektromos rendszerhez. A vezeték megkezdése előtt feltétlenül érti a diagramot. Ha nem biztos benne, ne habozzon kapcsolatba lépni velünk a tisztázás céljából.
Lépés - By - Step Connection folyamat
1. Kapcsolja ki
Az első és legfontosabb lépés az, hogy kikapcsoljuk az elektromos rendszer energiáját. Ez egy biztonsági intézkedés az áramütés megelőzésére. Nem akarja, hogy élő vezetékeken dolgozzon!
2. Határozza meg a bemenetet és a kimenetet
A szűrőn egyértelműen megjelölt bemeneti és kimeneti csatlakozók lesznek. A bemeneti csatlakozók ott vannak, ahol csatlakoztatja a bejövő háromfázisú teljesítményt, és a kimeneti terminálok ott vannak, ahol csatlakoztatja a terhelést (a szűrt energiát használó berendezés).
3. Csatlakoztassa a bemeneti vezetékeket
Vegye ki a három fázisú bemeneti vezetéket az elektromos rendszeréből, és csatlakoztassa azokat a szűrő megfelelő bemeneti csatlakozóihoz. Általában a vezetékek színűek. Három fázisú rendszerben a színek barna, fekete és szürke lehetnek. Ügyeljen arra, hogy az egyes vezetékeket csatlakoztassa a megfelelő csatlakozóhoz.
4. Csatlakoztassa a földhuzalt
Csatlakoztassa a földi vezetéket a rendszerből a szűrő földi termináljához. A földi huzal általában zöld vagy zöld, sárga csíkkal. Ez egy fontos biztonsági kapcsolat, amely segít megvédeni az elektromos hibákat.
5. Csatlakoztassa a kimeneti vezetékeket
A bemeneti és az őrölt vezetékek csatlakoztatása után csatlakoztassa a kimeneti vezetékeket a szűrőből a terheléshez. Ismét ügyeljen arra, hogy az egyes vezetékeket csatlakoztassa a megfelelő csatlakozóhoz.
6. duplán - ellenőrizze a kapcsolatokat
Miután elvégezte az összes csatlakozást, duplán - ellenőrizze őket, hogy megbizonyosodjon arról, hogy biztonságosak -e. A laza kapcsolatok íveket, túlmelegedést és egyéb problémákat okozhatnak.
Post - Telepítési ellenőrzések
1.
Kettős után - a csatlakozások ellenőrzése után visszakapcsolhatja az energiát. De csináld lassan és óvatosan. Vegye figyelembe a rendszert a rendellenes viselkedés bármilyen jele esetén, például szikrák, füst vagy szokatlan zajok.
2. Mérje meg a paramétereket
Használjon megfelelő mérőműszereket a feszültség, az áram és az egyéb elektromos paraméterek ellenőrzéséhez a szűrő bemenete és kimenete mellett. Az értékeknek a várt tartományon belül kell lenniük. Ha nem, akkor problémát okozhat a kapcsolat vagy maga a szűrő.
3. Figyelje a rendszert
A telepítés után tartsa szemmel a rendszert egy ideig. Győződjön meg arról, hogy a szűrőhöz csatlakoztatott berendezés normálisan működik. Ha bármilyen problémát észlel, például a berendezések hibás működését vagy a megnövekedett zajt, akkor ez lehet a csatlakozási probléma vagy a hibás szűrő jele.
Közös kapcsolati hibák és hogyan lehet elkerülni őket
Fordított bemenet és kimenet
Az egyik leggyakoribb hiba a bemeneti és kimeneti kapcsolatok megfordítása. Ez okozhatja a szűrőt hibás működtetéshez, és akár megrongálhatja a szűrőt és más berendezéseket. Ennek elkerülése érdekében mindig olvassa el a kapcsolási rajzot, és győződjön meg arról, hogy megérti, mely terminálok a bemenet és melyek a kimenet.
Laza csatlakozások
A laza csatlakozások íves, túlmelegedési és csökkentett hatékonysághoz vezethetnek. A laza csatlakozások elkerülése érdekében ügyeljen arra, hogy az összes csatlakozócsavar megfelelően húzza meg. Használhat nyomatékkulcsot is annak biztosítása érdekében, hogy a csavarokat a megfelelő nyomatékra szorítsák.
Helytelen földelés
A helytelen földelés komoly biztonsági veszélyt jelenthet. Győződjön meg arról, hogy a földhuzalt biztonságosan csatlakoztatják -e a szűrő talajtermesztõjéhez, és hogy a földelõ rendszer megfelelően van -e felszerelve.
Következtetés
A három fázisú bemeneti szűrő helyes csatlakoztatásának biztosítása elengedhetetlen az elektromos rendszer teljesítményéhez és biztonságához. A fent vázolt lépések betartásával minimalizálhatja a kapcsolati problémák kockázatát, és biztosíthatja, hogy a szűrő hatékonyan működik.
Ha a magas színvonalú, háromfázisú bemeneti szűrőre vagy további információra van szüksége a telepítésről és a csatlakozásról, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy segítsünk az összes szűrőigényben, és végigvezetheti Önt a folyamaton, hogy megbizonyosodjon arról, hogy a legjobb eredményeket érte el. Függetlenül attól, hogy kisvállalkozás vagy egy nagy ipari művelet része, megvan a megfelelő szűrő az Ön számára. Dolgozzunk együtt, hogy az elektromos rendszerek zökkenőmentesen működjenek!
Referenciák
- Elektromos telepítési kézikönyv, Schneider Electric
- Power Electronics: konverterek, alkalmazások és tervezés, Mohan Ned, Undeland Tore M., Robbins William P.
